Easy Rotor

Assemblaggio di un rotore azimutale preciso e affidabile

Nel campo delle comunicazioni radio, la precisione di puntamento delle antenne rappresenta un elemento fondamentale per garantire prestazioni affidabili, soprattutto alle alte frequenze.

Tra i dispositivi che rendono possibile questo controllo il rotore azimutale occupa un ruolo centrale, consentendo di orientare l’antenna con accuratezza lungo il piano orizzontale. In questo articolo viene descritto il progetto e la realizzazione di un rotore azimutale autocostruito, pensato per coniugare semplicità costruttiva, affidabilità e precisione, offrendo una soluzione efficace anche per applicazioni che richiedono elevata stabilità e controllo del movimento.

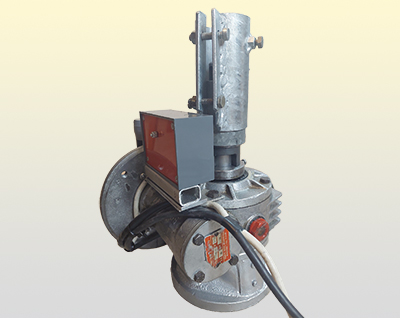

Per far ruotare un’antenna sul piano orizzontale nella direzione desiderata è necessario un rotore azimutale, vale a dire un sistema meccanico ed elettrico composto da pochi ma fondamentali elementi: un motore elettrico che ne comanda il funzionamento, un riduttore a vite senza fine che rallenta la rotazione per ottenere movimenti più controllati, un dispositivo di fine corsa che limita la rotazione a 360 gradi e, infine, un sensore di posizione che indica con precisione la direzione verso cui l’antenna è puntata.

Poiché il rotore viene installato all’esterno, vicino alle antenne il suo funzionamento viene gestito a distanza, generalmente tramite un cavo multipolare che lo collega a un’unità di controllo remota posizionata nei pressi delle apparecchiature radio. Da questa unità remota è possibile comandare la rotazione del motore in entrambe le direzioni e visualizzare, sul display, l’angolo di puntamento dell’antenna.

Qualunque sia il modello, dai più piccoli, destinati ad antenne leggere fino ai rotori più robusti per impianti di grandi dimensioni, il principio di funzionamento è sempre lo stesso. Le differenze riguardano soprattutto la robustezza meccanica, la precisione di movimento e la risoluzione di lettura, che nei modelli più sofisticati può arrivare fino ai decimi di grado.

Oggi, grazie alla disponibilità di componenti facilmente reperibili sul mercato, è possibile realizzare un rotore azimutale “fatto in casa” perfettamente funzionante e adattato alle proprie esigenze.

Con un po’ di esperienza tecnica e qualche accorgimento costruttivo si possono ottenere risultati di ottimo livello, spesso paragonabili a quelli dei modelli commerciali .
Il progetto che presento in questo articolo riguarda la realizzazione di un rotore azimutale destinato alla rotazione di un’antenna parabolica offset da 100 cm di diametro del tipo a primo fuoco.

Nonostante le dimensioni relativamente contenute questa parabola si caratterizza per un’elevata direttività, soprattutto quando viene impiegata nella frequenza dei 10 GHz, dove anche minimi disallineamenti possono compromettere la qualità del segnale ricevuto o trasmesso.

.

Leggi l'articolo su Radiokit elettronica di giugno 2026
