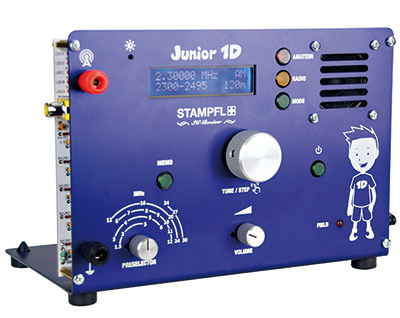

Junior 1D di STAMPFL HAM Electronics, progettato e costruito da Heinz Stampfl, HB9KOC, nasce come versione aggiornata e corretta del suo famoso predecessore Junior 1.

Junior 1D adesso dispone di un microprocessore ATMega AT644 che viene utilizzato come “cervello” per fornire i comandi di controllo per il DDS, il display LCD e il preselettore. Anche tutti i pulsanti e l’encoder rotativo vengono interrogati dall’AT644. Il circuito di ingresso è stato completamente rivisto. Il preselettore realizzato con nuclei di ferrite di alta qualità fornisce una buona soppressione della frequenza immagine. All’uscita del preselettore il segnale RF viene convertito a bassa impedenza e inviato al primo mixer. All’uscita del mixer la prima IF è a 10,7 MHz. Se si desidera aggiornare il ricevitore, il filtro ceramico da 10,7 MHz può essere sostituito da un filtro al quarzo a otto poli (il circuito stampato è già predisposto per questa modifica). La prima IF entra nell’A4100D che converte i 10,7 MHz nella seconda IF di 455kHz. Il controllo automatico dell’amplificazione, della demodulazione e della pre-amplificazione BF avvengono tutti nell’A4100D. La ricezione SSB avviene tramite iniezione diretta nell’amplificatore IF. Un LM380 insieme ad un altoparlante da 4 ohm garantiscono una forte riproduzione audio. Il funzionamento di Junior 1D è ridotto all’essenziale. I passi di sintonia possono essere selezionati premendo la manopola dell’encoder. Il tasto "MEMO” permette di memorizzare l’ultima frequenza impostata e il tipo di demodulazione prima di spegnere il dispositivo. Le frequenze di ricezione pre-programmate vengono selezionate premendo i pulsanti “Amateur” e “Radio”. Il “Field LED” mostra l’intensità relativa del segnale e serve come aiuto per la sintonia del preselettore. Per riassumere, ecco qualche dato del nuovo Junior 1D: frequenza di ricezione da 1,5 a 30 MHz; passi di frequenza di sintonia 10 Hz, 100 Hz, 1 kHz, 5 kHz e 9 kHz; display LCD 2x16 caratteri; demodulazione AM e DSB; filtro IF ceramico 10,7 MHz (opzionale filtro a quarzo a otto poli); range dinamico AM 95 dB; range dinamico SSB 55 dB; oscillatore locale DDS (9850) con clock a 125 MHz. Junior 1D va alimentato con una tensione di 9-16 volt e consuma 300 mA. All'interno del contenitore è previsto lo spazio per ospitare otto batterie ricaricabili tipo AA che garantiscono un'autonomia di funzionamento fino a 7 ore continuative. Le dimensioni esterne sono 150x215x150 mm e il peso di circa 800 grammi, batterie incluse. Insomma Junior 1D è “junior” solo nel nome: in realtà è un potente ricevitore “senior” con elevata sensibilità e stabilità di frequenza in un design accattivante.

Maggiori informazioni su https://www.heinzstampfl.ch/en/
