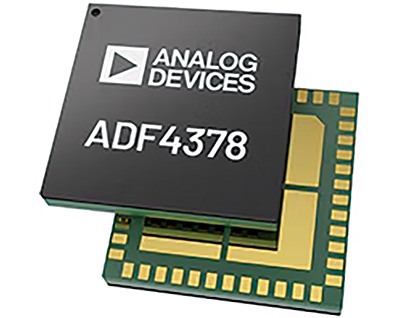

L’ADF4378 di Analog Devices è un ultra-low jitter, integer-N phased locked loop (PLL) ad alte prestazioni che incorpora un oscillatore controllato in tensione (VCO) e un retimer di riferimento di sistema (SYSREF), ideale per convertitori di dati e applicazioni di clock front-end a segnali misti.

Il PLL ad alte prestazioni ha un phase noise floor di -239 dBc/Hz, un rumore 1/f ultra basso e una frequenza del rilevatore di fase/frequenza (PFD) elevata (fino a 500 MHz) che consente di ottenere un rumore in banda ultra basso. Il VCO fondamentale e il divisore di uscita dell’ADF4378 generano frequenze da 800 MHz a 12,8 GHz. L’ADF4378 integra tutti i condensatori di bypass necessari per la sua alimentazione, consentendo di risparmiare spazio su schede compatte. ADF4378 è alimentato a 3,3 oppure 5 volt ed è ospitato in un package 48 pin LGA di 7x7 mm. Analog Devices mette a disposizione degli sperimentatori una evaluation board EV-ADF4378SD1Z completa di interfaccia USB, alimentatore, on-board reference oscillator, connettore di uscita SMA. L’uscita è accoppiata in AC con una linea di trasmissione a 50 ohm, che la rende facilmente adatta al pilotaggio di strumenti con tale impedenza.

Maggiori informazioni su https://www.analog.com/en/
