I componenti della famiglia RES60A-Q1 di Texas Instruments sono dei divisori resistivi di precisione implementati in film sottile SiCr con un processo su wafer analogico brevettato ad alte prestazioni.

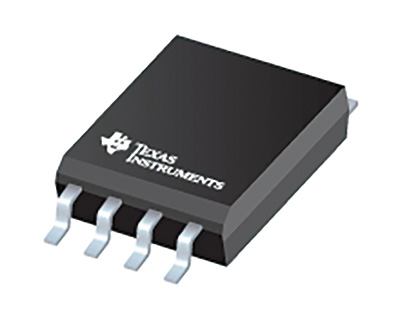

Uno strato isolante di SiO2 di alta qualità incapsula i resistori e consente un utilizzo con tensioni estremamente elevate, fino a 1400 V CC per funzionamento prolungato o 4000 V CC per test HiPOT (60 secondi). Il dispositivo ha una resistenza di ingresso nominale di RHV di 12,5 MΩ, ed è disponibile in diversi rapporti nominali per soddisfare un’ampia gamma di esigenze: 210:1, 310:1, 410:1, 500:1, 610:1 e 1000:1. La serie RES60A-Q1 presenta una initial ratio matching precision pari a ±0,1% (max) del valore nominale. Questa precisione è mantenuta nell’intervallo di temperatura specificato e invecchiamento, con una deriva cumulativa di solo ±0,2% (max). Il RES60A-Q1 è qualificato per il settore automobilistico AEC-Q200 grado di temperatura 1, nell’intervallo di temperatura da –40°C a +125°C. Il dispositivo è offerto in un package SOIC a 8 pin, con dimensioni nominali di 7,5x5,85 mm e distanze di sicurezza di almeno 8,5 mm tra i pin ad alta e bassa tensione. Un componente interessante anche al di fuori del settore automotive, che può trovare applicazione nei settori più disparati. Maggiori informazioni su https://www.ti.com/
