Un valido strumento made in Italy

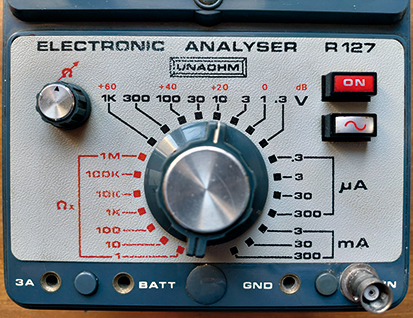

In questo articolo farò riferimento specificamente al modello R127 in mio possesso. Lo strumento presenta dimensioni compatte, con una altezza di 205 mm, una larghezza di 140 mm, una profondità di 100 mm e un peso di 2 kg.

È dotato di una pratica maniglia per il trasporto, che può essere utilizzata durante le misurazioni per inclinarlo e facilitare la lettura del quadrante.

Il quadrante di misura, di grandi dimensioni e di facile lettura, (foto 3) ha la scala disegnata in rosso per gli ohm e i dB, in nero per le tensioni alternate e continue ed è dotato di uno specchio per evitare l’errore di parallasse.

Sugli angoli superiori destro e sinistro del quadrante sono presenti due LED indicatori di polarità:

• Il LED rosso (di colore verde nei modelli successivi) posizionato a sinistra e contrassegnato con il simbolo –.
• Il LED rosso, a destra, con il simbolo +.

Questo sistema elettronico automatico indica la polarità delle tensioni continue e il senso di scorrimento delle correnti. In pratica, durante le misurazioni di tensioni e correnti continue, i puntali possono essere collegati indifferentemente, poiché l’ago dello strumento devia sempre verso destra.

Pertanto se il LED rosso a destra è acceso, i puntali sono correttamente collegati. Se il LED rosso a sinistra è acceso, i puntali sono invertiti, ma la deviazione dell’ago rimane corretta...
