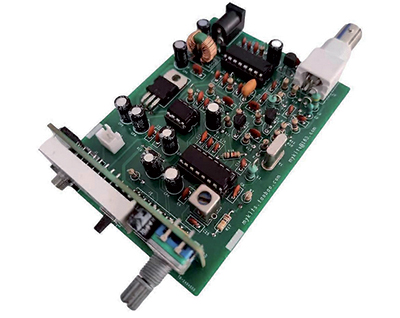

Il ricevitore PLL a onde corte R10 è un kit fai-da-te progettato per gli appassionati di radio più esigenti.

Con una gamma di frequenza che va da 3 a 23 MHz, questo ricevitore è uno strumento versatile sia per i radioamatori che per gli ascoltatori di onde corte. L’elevata sensibilità garantisce la cattura anche dei segnali più deboli, rendendolo la scelta ideale per coloro che amano esplorare il vasto spettro delle radiofrequenze.

Facilità d’uso e personalizzazione sono i suoi punti forti. Il ricevitore PLL a onde corte R10 non è solo una radio: è una piattaforma per gli appassionati del fai-da-te che possono costruire e personalizzare la propria esperienza radiofonica. Il kit include una versione elettronica del manuale fornito.

Sebbene il kit richieda saldature e debug, è progettato per utenti con competenze tecniche non troppo elevate e che desiderano un’installazione di successo.

È possibile regolare anche la frequenza IF e la frequenza dell’oscillatore al quarzo, offrendo un livello di personalizzazione senza pari nella sua categoria. Utilizza un microcomputer a chip singolo STC8H1K17 come controllo principale; l’oscillatore locale è un PLL integrato; il circuito di indicazione della frequenza è autonomo, basato su un display a 7 segmenti di colore rosso (l’unità di visualizzazione è 1 kHz); lo stepping supporta il pilotaggio automatico. Il kit adotta lo schema di miscelazione della frequenza TA2003 + amplificatore TA7613, struttura supereterodina, frequenza intermedia 10,7 MHz.

Il potenziometro del volume agisce su un controller digitale integrato e serve anche per il salvataggio automatico della configurazione, la regolazione della frequenza IF e la frequenza dell’oscillatore al quarzo.

Alimentatore a 12 V, dimensioni della scheda PCB 71x100 mm, che può essere comodamente alloggiata in un telaio in alluminio di 76x35x100 mm. Grazie all’elevata sensibilità e alle funzionalità avanzate, il ricevitore PLL a onde corte R10 è un must per chiunque prenda sul serio la radio.
