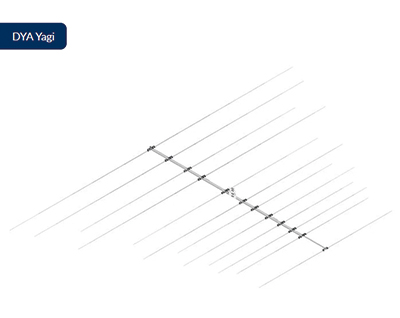

La OBDYA12-5 di OptiBeam è un’antenna multibanda ad alte prestazioni, completamente alimentata (“fully driven”), progettata per le bande radioamatoriali di 14, 18, 21, 24 e 28 MHz

A differenza delle tradizionali antenne log-periodiche, dispone di undici elementi attivi e un direttore parassita per la banda di frequenza più alta, garantendo prestazioni eccezionali su tutte le bande.

Le antenne OptiBeam vengono sviluppate utilizzando avanzate tecniche di simulazione assistita da computer e vengono accuratamente ottimizzate attraverso rigorosi test pratici. Sebbene la OBDYA12-5 sia praticamente “completamente alimentata” ad eccezione di un elemento parassita, non condivide nulla con le antenne log-periodiche, che solitamente soffrono di un numero insufficiente di elementi, boom troppo corti e prestazioni limitate nelle bande più basse e più alte a causa di un design matematico troppo rigido.

Al cuore della OBDYA12-5 si trova una cella di alimentazione diretta a cinque elementi, con gli elementi attivi collegati tramite un sistema di linea di fase a tubo quadro a bassa perdita e bassa impedenza. Un direttore parassita unico serve sia le bande dei 12m che dei 10m e contribuisce anche al rendimento nelle bande inferiori.

La frequenza di risonanza dell’elemento più lungo funge da vero riflettore per i 20m ed è terminato da un corto circuito che aumenta il guadagno e rende la ricezione più silenziosa. Il distanziamento e la disposizione strategica degli elementi, incluso il minimo spazio fisico tra il direttore parassita e il primo elemento alimentato, consentono di sfruttare la massima lunghezza del boom per la zona alimentata, aumentando ulteriormente la larghezza di banda e le prestazioni complessive.

La OBDYA12-5 offre guadagni di 5,08 dBd sui 20 m, 5,05 dBd sui 17 m, 5,25 dBd sui 15 m, 5,25 dBd sui 12 m e 5,41 dBd sui 10 m (equivalenti rispettivamente a 12,4 dBi, 12,7 dBi, 13,0 dBi, 13,0 dBi e 13,2 dBi). I rapporti avanti/indietro sono altrettanto impressionanti: 26 dB sui 20 m, 27 dB sui 17 m, 35 dB sui 15 m, 27 dB sui 12 m e 29 dB sui 10 m.

L’antenna mantiene un ROS inferiore a 1,3:1 su tutte le bande e funziona con un’impedenza standard di 50 . La lunghezza massima degli elementi è di 11,22 metri e la lunghezza del boom è di 7,50 metri; ha un raggio di rotazione di 6,56 metri e un peso di 55 chilogrammi; è progettata per resistere a venti fino a 130 km/h. Questa antenna, robusta e ingegnerizzata con precisione, è pronta a garantire prestazioni affidabili anche in condizioni difficili.
