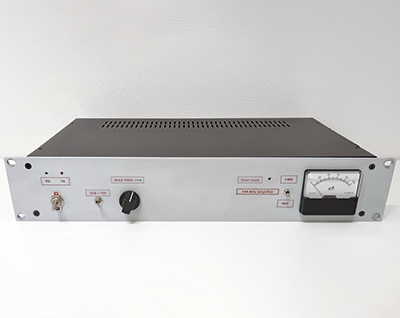

Il progetto RTX SDR pubblicato sui numeri di 6 e 7/8 2025 di Rke prosegue con la parte PA di amplificazione, oggi dedicata alla banda 144-148 MHz con un amplificatore LDMOS capace di erogare 100 watt con pochi milliwatt di pilotaggio.

Inoltre questa mia realizzazione dispone di un doppio ingresso indipendente per usare questo amplificatore anche con i vari apparati QRP in commercio, come: YAESU FT818, ICOM IC-705, etc.

In antenna ho montato un relais coassiale CX120-A della TohTsu a 50 ohm, che supporta 200 watt in VHF con contatti a saldare su cavo RF da max 5 mm. Nella posizione eccitata (+12V) lavora in ricezione, mentre in TX lavora a riposo. Per la radio SDR Lime le commutazioni RX/TX avvengono grazie al doppio relays USB foto 4, pilotato direttamente dal PC con il programma SDR Consolle.

Premendo TX sul computer vengono smistate le tensioni 13,5 e 50 V dove servono, idem quando siamo in ricezione. I tempi di aggancio e sgancio dei relays USB sono configurabili direttamente da SDR Consolle foto 5, in millisecondi sia in TX che RX, di fatto operando come fosse un sequencer. Il software è talmente ben fatto che se accendi il Lime SDR, ma ti dimentichi di collegare il cavo USB ai relays di commutazione, ti avverte con un messaggio popup di allerta di non andare in trasmissione senza di loro.

Per la radio VHF tradizionale QRP invece, ho adottato come PTT il classico circuito VOX RF che sentendo il segnale RF in arrivo, fa scattare i relays necessari lavorando interlacciato a quelli USB.

Leggi l'articolo su Radiokit elettronica di ottobre 2025
