Progettato per le applicazioni di progettazione e convalida digitale ad alta velocità più esigenti, l’MSO8804HD combina un’eccezionale fedeltà del segnale con funzionalità complete di analisi del protocollo.

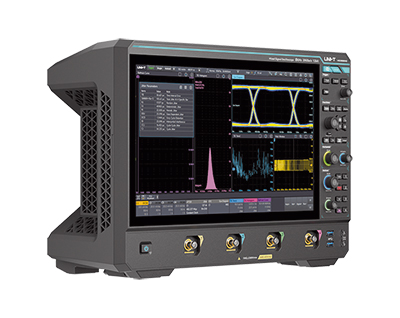

L’UNI-T MSO8804HD rappresenta l’apice della tecnologia degli oscilloscopi a segnali misti, offrendo una larghezza di banda di 8 GHz con campionamento in tempo reale di 20 GSa/s e una risoluzione verticale a 12 bit leader del settore.

Dotato di un rumore di fondo ultra-basso di ≤ 800 μV e di un ENOB a 7 bit a piena larghezza di banda, questo strumento offre una precisione di misura paragonabile a quella di oscilloscopi dal costo più elevato. L’MSO8804HD è dotato di un’architettura di canale intelligente che massimizza le prestazioni quando più se ne ha bisogno.

Per la massima larghezza di banda e frequenza di campionamento (8 GHz, 20 GSa/s), lo strumento funziona in modalità a doppio canale ottimizzata utilizzando i canali C1, C3 o entrambi contemporaneamente.

Questa configurazione è ideale per l’analisi differenziale dei segnali, le interfacce seriali ad alta velocità e le misure di temporizzazione critiche, dove le massime prestazioni sono essenziali. Nell’analisi di sistemi complessi che richiedono tre o quattro canali contemporaneamente, l’MSO8804HD fornisce automaticamente una larghezza di banda di 4 GHz e un campionamento di 10 GSa/s su tutti i canali, offrendo comunque prestazioni eccezionali, superiori a quelle della maggior parte degli strumenti concorrenti.

Con il supporto di oltre 21 protocolli seriali, l’analisi avanzata del jitter e i test di conformità automatizzati, l’MSO8804HD è la soluzione definitiva per la progettazione di semiconduttori, le comunicazioni 5G, l’elettronica automobilistica e le applicazioni aerospaziali.
