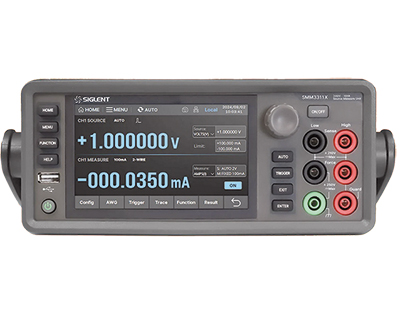

SIGLENT Technologies annuncia il lancio della nuova unità di sorgente/misura (SMU) SMM3000X.

Offre una risoluzione a 6,5 ​​cifre, una capacità di uscita fino a ±210 V CC in tensione, ±3,03 A in corrente continua e ±10,5 A in corrente pulsata, con una risoluzione di programmazione e misura fino a 10 fA/100 nV e una velocità di acquisizione massima di 100.000 punti/s.

SMM3000X supporta il funzionamento a quattro quadranti, consentendo l’acquisizione e la misurazione simultanee per operazioni di sorgente-misura a circuito chiuso sui dispositivi in ​​prova (DUT).

Può funzionare come sorgente di tensione, sorgente di corrente, voltmetro, amperometro e ohmmetro e supporta anche la generazione di impulsi e l’uscita di forme d’onda arbitrarie, rendendolo una piattaforma ideale per la caratterizzazione di semiconduttori, dispositivi e materiali non lineari.

In modalità a impulsi, SMM3000X supporta un’uscita di corrente pulsata fino a ±10,5 A, con una larghezza di impulso minima di 50 μs.

Ciò consente un’emulazione precisa delle condizioni operative transitorie dei dispositivi di potenza, fornendo un valido supporto per la ricerca e sviluppo e la convalida di semiconduttori di potenza a banda larga.

L’SMM3000X supporta le modalità di sweep lineare, logaritmico e pulsato.

Gli utenti possono definire valori di avvio e arresto con incrementi fissi per generare tensione o corrente punto per punto, misurando e registrando automaticamente ogni punto.

Ciò consente una rapida caratterizzazione di dispositivi come diodi e transistor, consentendo di estrarre curve I-V e analizzare il comportamento in diverse condizioni operative.

SMM3000X offre diverse modalità di visualizzazione, tra cui Graph (che consente la rappresentazione grafica in tempo reale dei risultati matematici), Roll (che visualizza le forme d’onda nel dominio del tempo dei dati acquisiti) e Measure (che fornisce un’analisi statistica delle tracce).

Queste viste offrono una visione multidimensionale dei risultati dei test, rendendo l’interpretazione e il debug dei dati più intuitivi.

Basato su un set di comandi SCPI avanzato, l’SMM3000X supporta interfacce USB e LAN per una connettività e un’automazione senza interruzioni con il PC.
