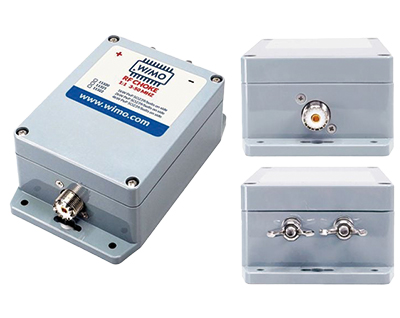

I balun di corrente 1:1 WiMo sono balun a larga banda, progettati per la soppressione efficace delle correnti di modo comune nella gamma di frequenza da 3 a 50 MHz.

Le correnti di modo comune si manifestano quando antenne simmetriche vengono alimentate tramite cavi coassiali asimmetrici e possono causare un aumento del rumore in ricezione, misurazioni SWR imprecise e interferenze RF nello shack.

I balun di corrente garantiscono una distribuzione definita della corrente nel punto di alimentazione e assicurano un isolamento pulito tra antenna e linea di alimentazione.

Tutte le versioni si basano su un avvolgimento coassiale isolato in PTFE a larga banda su nuclei in ferrite di alta qualità e raggiungono una soppressione di modo comune fino a 30 - 50 dB con una perdita di inserzione inferiore a 0,1 dB. I modelli 11320 (1 kW), 11321 (2 kW) e 11322 (4 kW) si differenziano principalmente per il numero e la dimensione dei nuclei in ferrite utilizzati, il diametro del cavo coassiale impiegato e la massima potenza PEP supportata.

Con l’aumentare della potenza nominale aumentano anche la massa magnetica del nucleo e la stabilità termica del materiale coassiale.

La potenza nominale indicata è valida per funzionamento intermittente (SSB/CW) con un SWR ≤ 1,5:1. Con valori di SWR superiori la potenza deve essere ridotta di conseguenza.

Per modalità digitali a servizio continuo (ad esempio FT8) si raccomanda un massimo del 25 % della potenza PEP nominale.

Il collegamento avviene tramite un connettore SO-239 isolato in PTFE e due morsetti in acciaio inox per il collegamento diretto di fili d’antenna o elementi radianti.

Le applicazioni tipiche comprendono l’alimentazione di dipoli risonanti, le antenne Yagi con alimentazione a 50 ohm oppure verticali con accoppiamento simmetrico, i dipoli autocostruiti a mezz’onda su palo o boom.

I morsetti di uscita sono codificati a colori (Rosso = conduttore centrale, Nero = schermo). Nelle installazioni standard la polarità normalmente non è critica, ma nei sistemi di antenne o nelle configurazioni sensibili alla fase, è necessario rispettare la corretta polarità.
