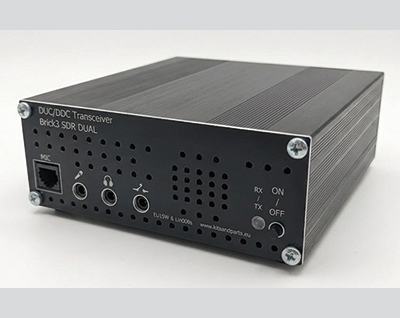

Brick3 SDR Dual 16-bit è la continuazione del ricetrasmettitore Brick2 SDR, ovvero l’Hermes-Lite EU1SW, ma con un convertitore analogico-digitale (ADC) a 16 bit più potente

È dotato di una scheda principale su cui sono alloggiati tutti i componenti, come LNA, ATT step-down 0-31 dB, filtro passa-banda (BPF) separato per i 6 metri con LNA aggiuntivo, amplificatore di potenza e sette filtri passa-basso (LPF). L’amplificatore di potenza è realizzato in configurazione push-pull con una coppia di MOSFET RD16HHF.

La potenza di uscita è di 10-15 W sulle bande 160-10 metri e di 8-10 W sui 6 metri. Il software è fornito da Sergey EU1SW ed è ancora in fase di test pertanto è possibile aggiungere o modificare qualsiasi cosa. Brick3 SDR dispone di alcune funzioni di controllo per la gestione di amplificatori di potenza esterni: tensione di banda per Xiegu XPA125B oppure formato decimale (BCD) per Yaesu e Elecraft.

Le specifiche di base sono qui riassunte: quattro ricevitori, un trasmettitore; gamma di frequenza RX/TX 100 kHz – 61 MHz senza restrizioni hardware; attenuatore a passi integrato 0-31 dB, BPF+LNA 6m, LNA, sette filtri LPF; due ingressi antenna; potenza RF in uscita 15 W; consumo in ricezione circa 500 mA, in trasmissione circa 4 A con tensione di alimentazione compresa tra 12 e 15 V; due ADC a 16 bit e DAC separato a 14 bit; gigabit Ethernet; stabilizzazione di frequenza con TCXO; misuratore SWR/PWR incorporato; altoparlante integrato (installabile separatamente); connettori integrati per cuffie, microfono e tasto CW; connettore separato per microfono Yaesu MH-48, 32 ecc.

Compatibilità e funzionalità SW (protocollo 2) come ANAN-100D con Thetis, ConsoleSDR, Kiss e altri.

Dimensioni esterne: 145 (L) x 54 (A) x 200 (P) mm; peso: circa 900 g.

Maggiori informazioni su https://kitsandparts.eu/en/
